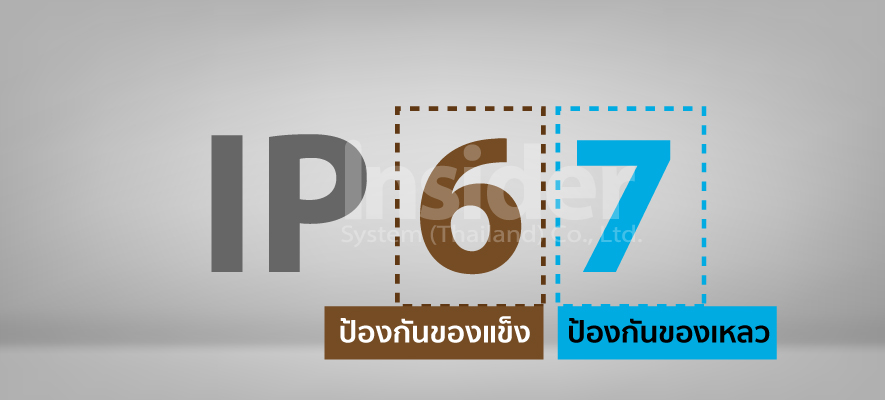

ความหมายของตัวเลขหลักแรก (การป้องกันของแข็ง)
0 = ไม่ป้องกันอะไรเลย
1 = ป้องกันของแข็งที่มีขนาดตั้งแต่ 50 mm ขึ้นไป
ยกตัวอย่าง ป้องกันการสัมผัสตัวอุปกรณ์โดยไม่ตั้งใจจากมือหรือส่วนอื่นๆของร่างกาย
2 = ป้องกันของแข็งที่มีขนาดตั้งแต่ 12 mm ขึ้นไป
ยกตัวอย่าง ป้องกันการสัมผัสตัวอุปกรณ์โดยไม่ตั้งใจจากนิ้วมือหรือเครื่องมืออื่นๆที่มีขนาดใกล้เคียงกัน
3 = ป้องกันของแข็งที่มีขนาดตั้งแต่ 2.5 mm ขึ้นไป
ยกตัวอย่าง ป้องกันการสัมผัสตัวอุปกรณ์โดยไม่ตั้งใจจากไขควงหรือเครื่องมืออื่นๆที่มีขนาดใกล้เคียงกัน
4 = ป้องกันของแข็งที่มีขนาดตั้งแต่ 1 mm ขึ้นไป
ยกตัวอย่าง ป้องกันการสัมผัสตัวอุปกรณ์โดยไม่ตั้งใจจากสายไฟ, เส้นลวด, ไขควงขนาดเล็ก, แมลงบางชนิดหรือ
เครื่องมืออื่นๆที่มีขนาดใกล้เคียงกัน
5 = ป้องกันฝุ่นได้แต่อาจมีฝุ่นเล็กน้อยเล็ดลอดเข้าไปโดยฝุ่นที่เล็ดลอดเข้าไปนั้นต้องไม่มีผลใดๆต่อการ
ทำงานของอุปกรณ์
ยกตัวอย่าง ส่วนใหญ่มาตรฐาน IP นี้จะอยู่ในเครื่องมือวัดแบบพกพาหรืออุปกรณ์ที่ใช้เป็นครั้งคราวโดยฝุ่นอาจเล็ดลอด
เข้าไปได้จากฝาปิดแบตเตอรี่แต่เนื่องด้วยเวลาการใช้งานที่สั้นจึงทำให้ฝุ่นแถบจะเข้าไปไม่ได้เลย
6 = ป้องกันฝุ่นได้สมบูรณ์ โดยมาตรฐานนี้ถูกทดสอบบนพื้นที่ที่มีการไหลเวียนของอากาศและฝุ่นเป็นเวลา 8 ชั่วโมง
ยกตัวอย่าง ส่วนใหญ่มาตรฐาน IP นี้จะอยู่ในเครื่องมือวัดแบบติดตั้งหรืออุปกรณ์อื่นๆที่ถูกใช้งานในพื้นที่ตลอดเวลา
ความหมายของตัวเลขหลักที่สอง (การป้องกันของเหลว)
0 = ไม่ป้องกันอะไรเลย
1 = ป้องกันหยดน้ำที่ตกกระทบในแนวตั้งกับตัวอุปกรณ์เท่านั้น
ทดสอบโดย ปล่อยหยดน้ำในแนวตั้งปริมาณเทียบเท่าสายฝนขนาด 1 mm/min เป็นเวลา 10 นาที
2 = ป้องกันหยดน้ำที่ตกกระทบในแนวเฉียงรอบตัวอุปกรณ์ได้ทำมุมสูงสุด 15 องศาจากแนวตั้ง
ทดสอบโดย ปล่อยหยดน้ำในแนวเฉียงปริมาณเทียบเท่าสายฝนขนาด 3 mm/min เป็นเวลา 2.5 นาที/ด้าน
(รวมทั้งหมด 10 นาที) โดยทดสอบทั้งหมด 4 ด้านคือ ด้านซ้าย, ด้านขวา, ด้านหน้าและด้านหลังของตัวอุปกรณ์
3 = ป้องกันละอองน้ำที่ตกกระทบในแนวเฉียงรอบตัวอุปกรณ์ได้ทำมุมสูงสุด 60 องศาจากแนวตั้ง
ทดสอบโดย ใช้หัวฉีดสเปรย์ (Spray Nozzle) ฉีดไปที่อุปกรณ์โดยมีแผ่นป้องกันน้ำ(เพื่อให้ได้มุมทดสอบ)
ด้วยแรงดัน 50-150 kPa และอัตราการไหล 10 l/min เป็นเวลา 1 นาทีต่อพื้นที่อุปกรณ์ 1 m2 โดยใช้เวลาในการทดสอบ
ทั้งหมดอย่างน้อย 5 นาที
4 = ป้องกันละอองน้ำที่ตกกระทบตัวอุปกรณ์ได้จากทุกทิศทาง
ทดสอบโดย ใช้หัวฉีดสเปรย์ (Spray Nozzle) ฉีดรอบตัวอุปกรณ์ด้วยแรงดัน 50-150 kPa และอัตราการไหล 10 l/min
เป็นเวลา 1 นาทีต่อพื้นที่อุปกรณ์ 1 m2 โดยใช้เวลาในการทดสอบทั้งหมดอย่างน้อย 5 นาที
5 = ป้องกันน้ำจากการฉีดที่ตัวอุปกรณ์ได้จากทุกทิศทาง
ทดสอบโดย ใช้หัวฉีด (Nozzle) ขนาด 6.3 mm ฉีดรอบตัวอุปกรณ์ด้วยแรงดัน 30 kPa ที่ระยะห่าง 3 m และอัตราการไหล
12.5 l/min เป็นเวลา 1 นาทีต่อพื้นที่อุปกรณ์ 1 m2 โดยใช้เวลาในการทดสอบทั้งหมดอย่างน้อย 3 นาที
6 = ป้องกันน้ำจากการฉีดแบบรุนแรงที่ตัวอุปกรณ์ได้จากทุกทิศทาง
ทดสอบโดย ใช้หัวฉีด (Nozzle) ขนาด 12.5 mm ฉีดรอบตัวอุปกรณ์ด้วยแรงดัน 100 kPa ที่ระยะห่าง 3 m
และอัตราการไหล 100 l/min เป็นเวลา 1 นาทีต่อพื้นที่อุปกรณ์ 1 m2 โดยใช้เวลาในการทดสอบทั้งหมดอย่างน้อย 3 นาที
7 = ป้องกันการแทรกซึมของน้ำจากการแช่ตัวอุปกรณ์ในน้ำได้ที่ความลึกสูงสุด 1 m เป็นระยะเวลาสูงสุด 30 นาที
การทดสอบ ในกรณีที่เป็นอุปกรณ์ขนาดเล็กจะแช่ตัวอุปกรณ์ลงในน้ำที่ความลึก 1,000 mm โดยวัดจากจุดต่ำสุด
ของตัวอุปกรณ์ถึงผิวน้ำ ในกรณีที่เป็นอุปกรณ์ขนาดใหญ่จะแช่ตัวอุปกรณ์ลงในน้ำที่ความลึก 150 mm
โดยวัดจากจุดสูงสุดของตัวอุปกรณ์ถึงผิวน้ำ เป็นระยะเวลา 30 นาที ทั้ง 2 กรณี
8 = ป้องกันการแทรกซึมของน้ำจากการแช่ตัวอุปกรณ์ในน้ำได้แบบถาวร
การทดสอบ เนื่องจากระยะความลึกในการใช้งานของอุปกรณ์แต่ละชนิดมีความแตกต่างกัน การทดสอบของมาตรฐาน IP นี้
จะขึ้นอยู่กับโรงงานผู้ผลิตโดยตรงซึ่งโรงงานผู้ผลิตจะระบุความลึกสูงสุดในการใช้งานของอุปกรณ์มาด้วย
9K = ป้องกันน้ำจากการฉีดแรงดันสูงพิเศษที่ตัวอุปกรณ์ได้จากทุกทิศทาง ที่อุณหภูมิน้ำสูงสุด 80 °C
ทดสอบโดย ใช้หัวฉีด (Nozzle) ฉีดรอบตัวอุปกรณ์ 4 ตำแหน่งคือทำมุม 0, 30, 60, 90 องศาจากแนวตั้งของอุปกรณ์
ที่ระยะห่าง 100-150 mm ด้วยแรงดัน 8-10 MPa และอัตราการไหล 14-16 l/min ที่อุณหภูมิน้ำ 80 °C เป็นเวลา
ตำแหน่งละ 30 วินาที (รวมทั้งหมด 2 นาที)
